UTP 4pr Cat 5E Cu Cu уличный

Витая пара UTP 4 CAT5E 24AWG Cu 305 метров уличная

 Витая пара для внешней прокладки

UTP 4 CAT5E 24AWG Cu Ripo – кабель типа витая пара, неэкранированный, 4-парный, выполнен из медной проволоки, классифицирован по улучшенной категории 5Е (полоса частот до 100 МГц). Каждая жила изолирована слоем диэлектрика – полиэтиленом высокой плотности с цветовым различием.

Особенности применения витой пары

Данный кабель UTP Кабель предназначен для использование в структурированной кабельной системе, для прокладки вне помещений.  Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.

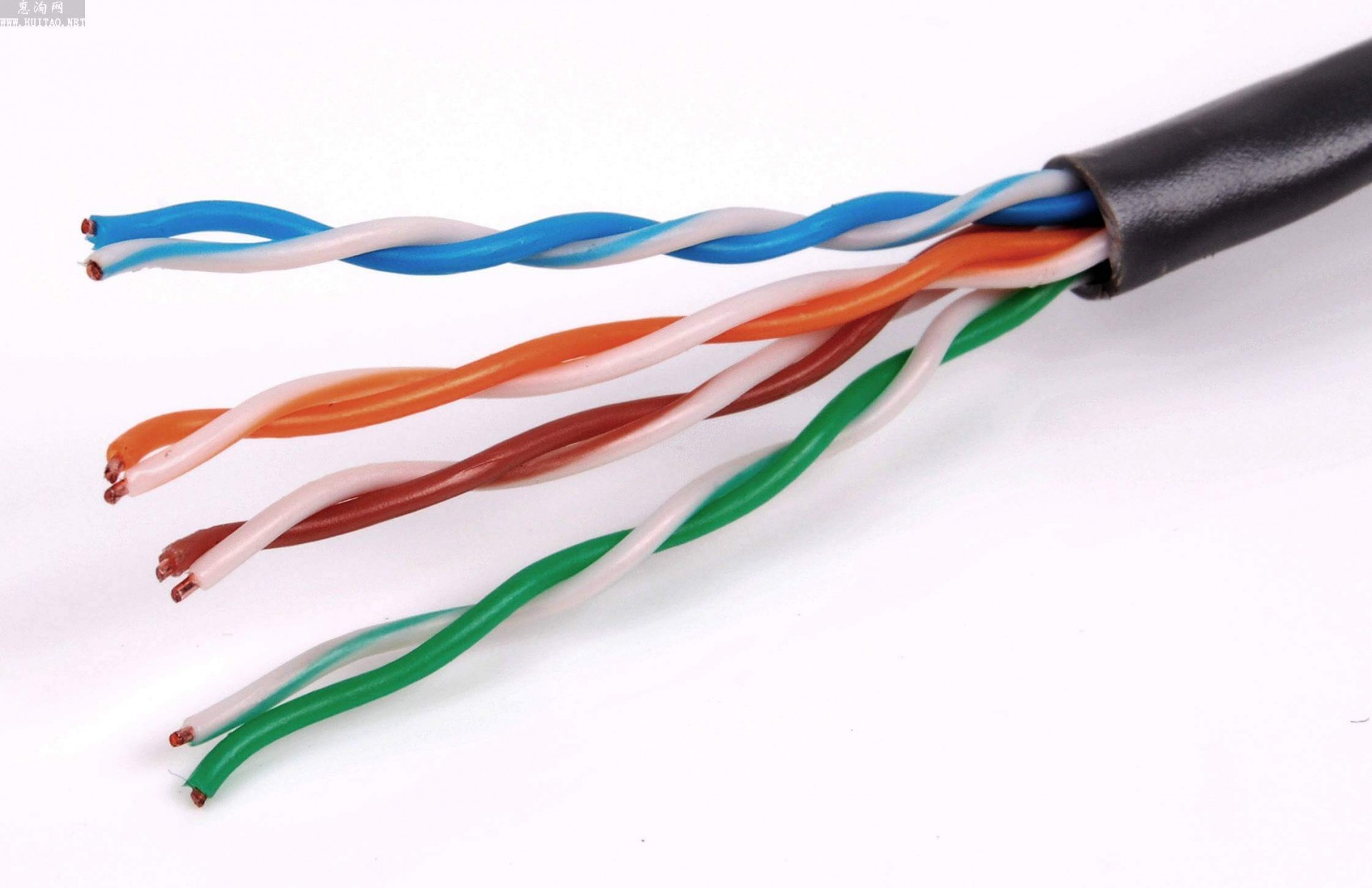

Конструкция кабеля

Проводник – проволока из меди (Cu).

Тип изоляции проводника – полиэтилен (PE) высокой плотности.

Общий диаметр (размер) кабеля – 4,2 мм.

Тип внешней оболочки – СПЭ полиэтилен (для внешней прокладки).

Толщина внешней оболочки полимера – 0,8 мм.

Цвет – черный.

Разрывная нить – высокопрочный nylon.

Температура монтажа ..0..+..20С.

Температура эксплуатации ..-40..+50С.

Длина провода в бухте – 305м.

Электрические характеристики:

Макс. сопротивление проводника при температуре 20С< 9,5Ом/100м.

Дисбаланс сопротивления - 5%.

Волновое сопротивление - 100 +/- 15 Ом.

Емкостной дисбаланс пары по отношению к земле - 330 пФ/100 м.

Особенности монтажа

Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля.  Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары. витая пара уличная,  utp 4 cat5e внешний, витая пара цена
