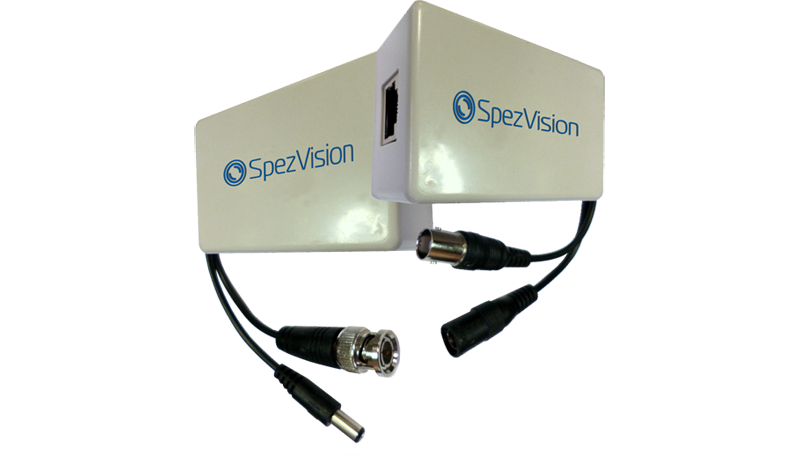

Комплект AHD приемо-передатчиков PVT-HD1000

Для передачи сигнала и питания на расстояние до1000 м по витой паре.

Комплект активных приемника и передатчика для передачи AHD видеосигнала и питания видеокамер по витой паре

Комплект предназначен для использования в составе системы кабельного охранного видеонаблюдения с аналоговым форматом передачи видео сигнала (аналог и AHD). Комплект позволяет упростить и удешевить монтаж возможностью прокладки сетей кабелем витая пара.

Комплект обеспечивает передачу питания камере, удалённой на расстояние до 1 000 м, и передачу видео симметричным сигналом, обеспечивающим высокую помехозащищённость.

Устройство представляет собой комплект из одного передатчика симметрированного видео сигнала и одного приёмника, совмещённого с преобразователем питания. Для передачи видеосигнала и питания используется кабель с четырьмя витыми парами.Две пары кабеля используются для передачи питания модулю камеры, а одна пара - для передачи видеосигнала. Максимальная длинна кабеля от модуля передатчика до блока приёма 1000 м, при этом потери мощности на кабеле не сказываются на работоспособности камер с потребляемой мощностью до 10 Вт и влияние помех не вносит заметные искажения в картинку. Электроэнергия передаётся при постоянном напряжении 40-56 Вольт. Модуль передатчика видеосигнала имеет встроенный импульсный понижающий преобразователь напряжения 40…56 – 12 V DC для питания камеры. Приёмный модуль состоит из 1 приёмника, и преобразователя напряжения 12 В-50 В. Передача видеосигнала осуществляется по витой паре симметричным усиленным сигналом. Применение симметричной линии позволяет снизитьуровень влияния внешних помех, обеспечивая усиление 10 Дб, а дискретный корректор АЧХ позволяет нивелировать неравномерность АЧХ на линии протяжённостью до 1000 м.
